電視牆合併顯示與控制方案：現代化大講堂的影音升級
核心需求：打造高效、靈活的影音解決方案
在一座先進的大講堂中，校方需要為其提供一套高效的影音解決方案，以滿足日益多樣化的教學與活動需求。傳統設備架構的局限性已無法滿足現代化的大型教室需求，尤其是在以下幾個方面面臨挑戰：
- 電視牆顯示整合
如何將講堂內兩面 5×5 的電視牆合併顯示，並靈活調整畫面布局，解決以往多螢幕顯示受限的問題。 - 簡化複雜架構
傳統矩陣系統架構複雜且維護困難，需要更靈活高效的管理方案來降低操作負擔。 - 降低系統建置成本
需要一套既能降低初始建置成本又具備長期維護效益的解決方案，提升整體成本效益。
解決方案：aegis 1080P AV over IP 技術
針對上述需求，aegis 提供了 1080P AV over IP 解決方案，成功解決大講堂在電視牆顯示、系統管理與成本控制等方面的挑戰。
使用設備
aegis AVP-EN2K-101是1080P over IP系列的專業編碼器，採用H.264/H.265編碼技術，支援1080P 60Hz高畫質視訊處理。設備提供HDMI 1.3輸入介面，透過1G網路可實現影音與控制訊號傳輸。支援多種專業音訊格式並提供類比音訊輸出，搭配USB KVM功能實現遠端操作。系統支援PoE供電與16×16電視牆配置，提供多元化管理工具。
aegis AVP-DE2K-101是1080P over IP系列的專業解碼器，採用H.264/H.265解碼技術，支援1080P 60Hz高畫質視訊處理。設備提供HDMI 1.3輸出介面與前面板快速切換按鍵，透過1G網路可實現影音與控制訊號傳輸。解碼器具備自動縮放功能，可根據顯示器EDID自動調整輸出解析度。支援多種專業音訊格式並提供類比音訊輸出，搭配USB KVM功能實現遠端操作。系統支援PoE供電與16×16電視牆配置，提供多元化管理工具。
aegis AVP-CBS2K-101是一款1080P over IP控制盒，專為多媒體矩陣系統與電視牆應用設計。採用雙網路介面架構，配備10/100Mbps乙太網路埠與RS232序列埠，提供多元化的控制方案。透過直覺的網頁使用者介面、Telnet協定或第三方控制設備，可輕鬆實現系統管理。設備具備智慧辨識功能，能自動偵測並顯示網路中的編解碼器，搭配Console管理工具實現矩陣切換與電視牆拼接的即時控制與配置。支援PoE供電技術，簡化安裝布線需求。產品採用堅固耐用的工業級設計，搭配完整的突波與ESD保護，確保系統可以穩定運作。
aegis AVP-CBS2VW-100是一款跨窗處理器，支援同時處理多達9路1920x1080P 60Hz視訊流的解碼與畫面堆疊，並可透過網路將處理後的影像輸出至H.264解碼器，同時提供HDMI本地輸出介面。採用先進的視窗處理技術，支援靈活的多視窗佈局與即時畫面功能。配備雙RS-232序列埠與乙太網路介面，提供多元化的控制方案，內建自動定標器確保影像品質，支援PoE供電技術。
aegis ACC-RACK-1000是專為1080P AV over IP系列設備打造的5U標準機架。可同時容納多達12台編碼器、解碼器或控制器，適用於19吋標準機櫃安裝。採用靈活的四向安裝設計，可依實際需求調整設備的安裝方向，輔以L型支架提供穩固的設備固定。精心的通風設計確保設備適當散熱，完善的線材管理空間讓安裝更為整潔有序。採用環保材質製造，符合RoHS環保標準，是打造專業視訊系統的理想機架解決方案。
解決方案亮點
- 跨螢幕功能的靈活佈局
通過 跨窗處理器（AVP-CBS2VW-100），可實現電視牆合併顯示，靈活調整 5×5 拼接模式，支持單畫面全屏顯示、多畫面分割顯示以及畫面重組，完全滿足不同教學場景需求。 - 多樣化控制方式
配備 AGS-iTouch APP，操作人員可使用 iPad 進行視覺化控制，快速完成電視牆佈局調整與內容切換，省時省力。此外，系統還支持 RS232 控制，能直接控制顯示設備的開關機。 - 高擴展性設計
系統以 1G PoE 交換機為核心，支援多達 16×16 的電視牆模組擴展，並可根據需求靈活增減設備，實現長期規劃的靈活性。 - 降低建置與維護成本
透過 PoE 供電與 CAT5e 傳輸技術，減少布線與安裝成本，並降低傳統矩陣系統的維護複雜度。

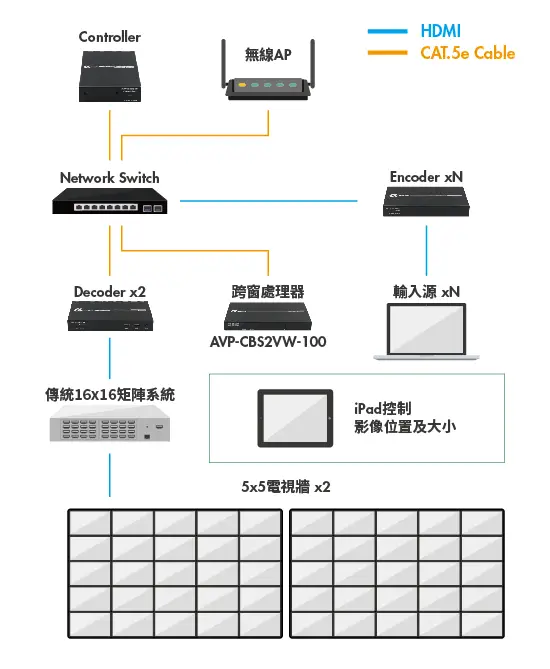

系統部署架構
主控室配置
- AVP-EN2K-101（TX 編碼器）：將多個信號源（如電腦、攝影機、播放設備等）編碼，並透過 CAT5e 網路線將訊號傳輸至交換機。
- AVP-CBS2VW-100（視頻牆控制器）：管理電視牆顯示，靈活調整拼接模式。
電視牆區域
- AVP-DE2K-101（RX 解碼器）：接收並解碼多路影音信號，輸出到多台顯示器組成拼接電視牆。
- 支援最多兩面 5×5 的電視牆布局，適合多樣化的視覺呈現需求。
操作與管理設備
- AGS-i Touch APP：安裝於 iPad 上，提供視覺化的訊號分配與電視牆控制界面，操作簡單直觀。
- AVP-CBS2K-101（控制器）：集中管理整個系統，實現多屏幕的訊號切換與控制。
效益與成果
- 靈活的畫面呈現
不論是全屏顯示、大型拼接畫面，還是多畫面分割，系統均能靈活應對，提高學術活動的視覺效果與專業度。 - 簡化操作流程
使用 iPad 實現視覺化管理，讓操作人員能快速完成信號分配與畫面切換，降低操作門檻。 - 降低系統建置成本
相較於傳統矩陣切換器，AV over IP 解決方案大幅降低設備與布線成本，並減少長期維護的複雜性。 - 高效能與穩定性
系統支持 1080P 高清解析度，影音同步穩定且無延遲，為教學活動與演講提供可靠的技術支持。
aegis為現代教育場景提供全方位支持
aegis 的 1080P AV over IP 解決方案，成功解決了大講堂在電視牆整合與訊號管理方面的挑戰，並為學術活動提供了穩定、靈活的技術支持。這不僅是一套面向當前需求的解決方案，更是一個能應對未來發展的高效架構。
