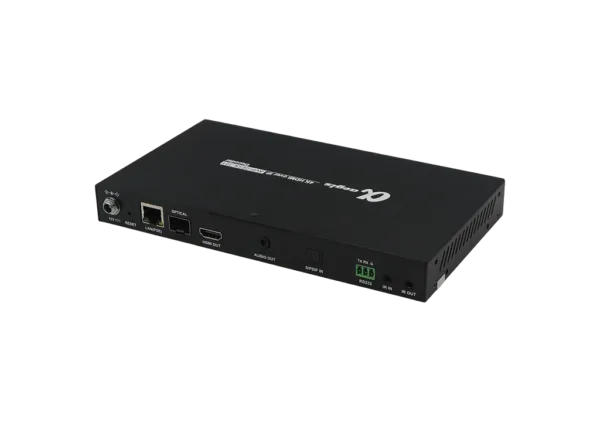

AVP-DE6K-101

AVP-DE6K-101

本產品是一套包含JPEG2000 編碼器(AVP-EN6K-101)、解碼器(AVP-DE6K-101)、IP 控制器(AVP-CBS2K- 101)能提供完整的點到點串流系統。在矩陣系統中,音視頻、IR、USB 以及 RS232 可以透過網路傳輸,電視牆尺寸最多為 16 x 16,並具有最高 4K x 2K@60Hz 的解析度並支援PoE供電。

艾吉斯的 4K60 over IP 系列採用JPEG2000壓縮技術, 編碼器(AVP-EN6K-101)、解碼器(AVP-DE6K-101)、IP 控制器(AVP-CBS2K- 101)能提供完整點對點的影音串流系統。在矩陣系統中,影音串流、IR、USB 以及 RS232 皆以網路傳輸,電視牆尺寸高達 16 x 16,並支援最高 4K UHD (4K x 2K@60Hz) 的解析度。該系統使用 1Gbps 交換機,以 PoE 供電,此解決方案可容易擴充系統且保有未來規劃的靈活度,編碼器與解碼器本身能執行基本的矩陣佈置功能,如增加 IP 控制器(AVP-CBS2K-101)則更可從 Web GUI及 iPad 上做電視牆及矩陣牆的控制與佈置模式。4K60 over IP 提供了多種的控制選項,包括 RS232、IP 控制器(AVP-CBS2K-101)、Windows 軟體 HDMIOverIPConsole(用於系統設定)、iPad 的應用程式 AGS-i TOUCH。可針對專案的需求與預算控制,來添購所需的設備與控制器,故此也具成本上極高的控制靈活度。此外,解碼器支援CEC/RS232 控制,能直接控制顯示端或螢幕的開關機。艾吉斯的 4K60 over IP 已成為許多會議室、購物中心、酒店、監控中心、學校和企業培訓環境等提供了最佳的解決方案。

AV over IP系列產品選項:
  • 通過 IP 網路對 HDMI/RS232/紅外線/USB 信號進行傳輸
  • 編碼器支援最高 4K UHD (4K x 2K@60Hz 4:4:4) 的解析度 Max. bit Depth per Color 為 8 bit
  • HDMI Maximum Data Rate 為 18Gbps; 格式為 RGB and YCbCr Digital Video
  • 解碼器支持自動升降頻 -- 可根據顯示端的 EDID 以輸出適合顯示端的視頻解析度,該解析度支援從 480p@60Hz 到 4K x 2K@60Hz 的範圍
  • 可輸出兩路 IP 碼流
    一路主碼流輸出至解碼器端,支援從 480p@60Hz 到 4K x 2K@60Hz 範圍的解析度
    另㇐路次碼流可輸出至第三方設備用於預覽,支援 360 x 240@15Hz 的解析度
  • 提供一個RJ-45埠及一個SFP光纖埠
  • 提供S/PDIF digital audio埠
  • 支援最高 16 x 16 個螢幕的電視牆
  • 提供 API 指令,便於第三方控制系統集成管理,並支援 IP 控制器(AVP-CBS2K-101)、PC 設定軟體(HDMIoverIPConsole)以及 iPad 上的應用程式 AGS-i TOUCH on iPad 等控制方式
  • 支援 RS232
  • 支持 IR 功能
  • 支援 USB2.0 從解碼器到編碼器(僅鍵盤/鼠標/觸控螢幕)直通功能。
  • 支援特殊矩陣模式下,透過KVM功能,達到滑鼠指標跨主機漫遊。(有關詳細信息,請參閱滑鼠漫遊設置)
  • 支援 Audio(Analog Audio)
  • 支援單播和組播兩種模式(單播模式下無須對網路交換器進行設定)
  • 編碼器支援 EDID 導入,解碼器支援 EDID 匯出(EDID 從顯示端傳輸至解碼器)
  • 支援通過 CEC 控制顯示端待機/電源開關
  • 未檢測到信號源時,透過 API 可控制解碼器關閉輸出
  • 解碼器可接收來自顯示端的 CEC 指令並上報至 IP 控制器
  • 支援 HDMI 2.0; HDCP 2.2/2.3; VESA; CEA-861F
  • 編碼器平均資料速率 3840 x 2160@60Hz:約650 Mbps
  • 支援無縫切換
  • 支援特殊矩陣模式下,透過KVM功能,達到滑鼠指標跨主機漫遊
  • 支援 Maintain Tool 軟體更新
  • 支援 PoE 供電功能
  • 支援 Auto IP(零設定) – 在沒有連接 DHCP 伺服器的情況下,本產品可自動生成㇐個 IP 地址
  • 支援 HTTP、TCP/IP、Telnet、UDP、IGMP 等通信協議
  • 支援分區電視牆群組管理
  • 支援異型拼接功能
  • 支援單機 RESET 恢復預設值功能,不影響全區運作

AVP-DE6K-101

規格AVP-DE6K-101 Encoder/Decoder
影像輸入1 x HDMI 1 x LAN,1 x Optical
影像輸入類型HDMI 2.0, HDCP 2.2 /2.3
JPEG2000
影像輸入解析度From 480p@60Hz to 4K x 2K@60Hz
影像訊號0.5~1.0V p-p
影像輸出1 x HDMI 1 x LAN,1 x Optical
影像輸出類型JPEG2000 / HDMI 2.0, HDCP 2.2/2.3
影像輸出解析度*Large IP stream:from 480p@60Hz to 4K x 2K@60Hz
*Small IP stream:360x240@15Hz / from 480p@60Hz to 4K x 2K@60Hz
本地輸出1 x HDMI UP to 3840 x 2160@60Hz 4:4:4
編碼資料速率 3840 x 2160@60Hz:650Mbps(avg)/900Mbps
(max)
端對端時間延遲1 fps
阻抗100Ω
輸入DDC訊號5V P~P(TTL)
音源輸入1 x HDMI 1 x LAN ,1 x Optical ,1xS/PDIF In
音源輸入格式 PCM 2.0/2.1/5.1/7.1
Dolby True HD /Atmos
DTS-HD Master Audio /DTS:X
S/PDIF In:digital audio PCM2.0/5.1/7.1
Dolby True HD / Atmos
DTS-HD Master Audio /DTS:X
類比音源輸入1x3.5mm stereo jack, 2 channels; tip (L), ring
(R), sleeve (ground)
音源輸出1 x LAN 1 x Optical ,1xS/PDIF Out
1xHDMI
音源輸出格式S/PDIF Out:digital audio PCM 2.0/2.1/5.1/7.1
Dolby True HD /Atmos
DTS-HD Master Audio /DTS:X
PCM 2.0/2.1/5.1/7.1
Dolby True HD /Atmos
DTS-HD Master Audio /DTS:X
類比音源輸出1x3.5mm stereo jack, 2 channels; tip (L), ring
(R), sleeve (ground)
KVM USB Host-B type x 1
USB A type x 2; support 5V output
控制方式AVP-CBS2K-101, HDMI over IP Console (PC
Configuration Software), AGS-iTOUCH(iPad software)
靜電放電保護Human body model:
*±8kV (air-gap discharge)
*±4kV (contact discharge)
突波保護電源Voltage: ±1kV 12 V 1A DC
消耗功率 / 耗電量7W (Max.) 8.5W (Max.)
產品尺寸220mm X 130.2mm X 25mm ((L) 8.7" X (W) 5.1"
X (H) 1.0")
產品重量0.74kg/1.63lbs
工作溫度0°C~45°C (32°F~113°F)
儲存溫度20°C~70°C(-4°F~140°F)
濕度10%-90% (Non-Condensing)
